これまた設備交換です!
毎度有り難う御座います。
久しぶりの更新作業となります。業務に追われている状況は変わらないのですが、
Win10からWin11にするためにPCを買い替えて
設定やら面倒な作業があったりして・・・。
更新作業、実は古いFlashのCS5ってソフト使ってます。
以前はアプリ制作に使用していたのですが
Adobe AIRがダメってことで今は画像の加工のみに使用。
すごく良いソフトだったのに残念です。
てことで、またまた機器交換の紹介す。
3階建てのテナントビルでございます。
P2火災受信機、未警戒感知器増設、消火器など。
そんなに大きな工事ではありませんね。
面倒なのは天井裏通線する感知器増設くらいかな。

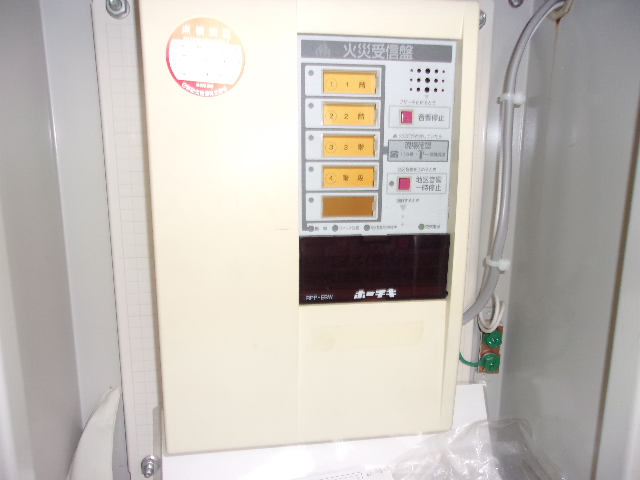

これ↑が交換する受信機です。某チキ社のP2。
外形は特に問題ないのですが、中身が大事。
ってことで、こんな↓感じです。

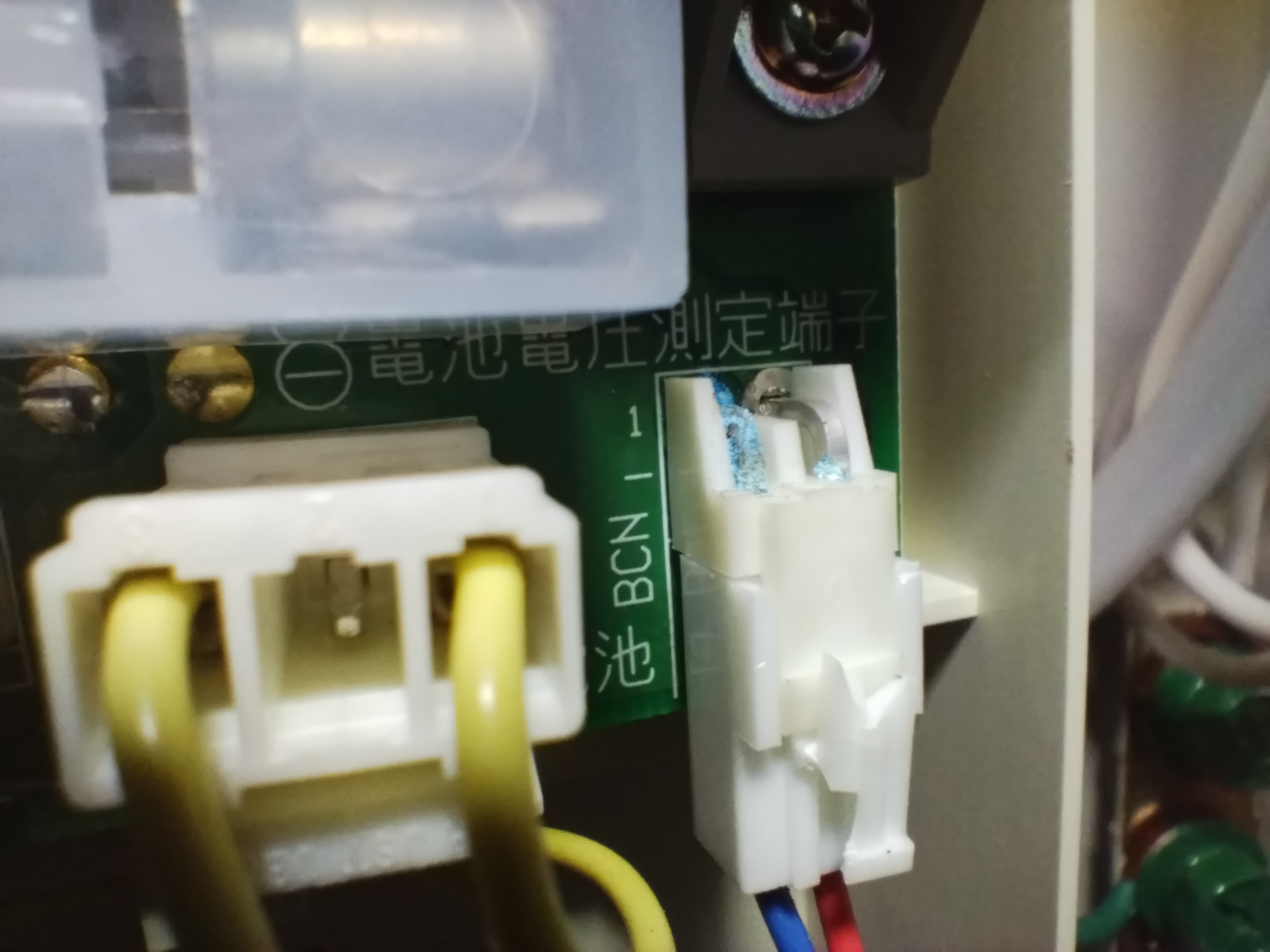

予備電池のコネクタ部分です。
基盤側が腐食してます。それだけじゃぁなく
無理なつなぎ込みしたのか、爪が折れてます。
初めて来た時は、予備電池がコネクタからはずされており
障害音響は停止したままになっておりました。
なので、停電時には機能しないって状態ですな。
お客様には状況を説明いたしまして・・・
もう古い機器なので基盤変更するより本体交換ってことに。
これから先を考えたらね、そうですよね。

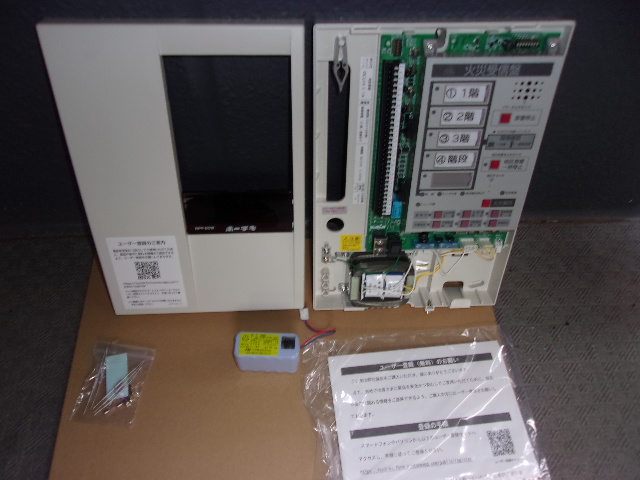

で、おニューな受信機↑納入しました。
それでは、撤去作業へ。
受信機内の各接続線を離線し、本体を撤去しま～す。

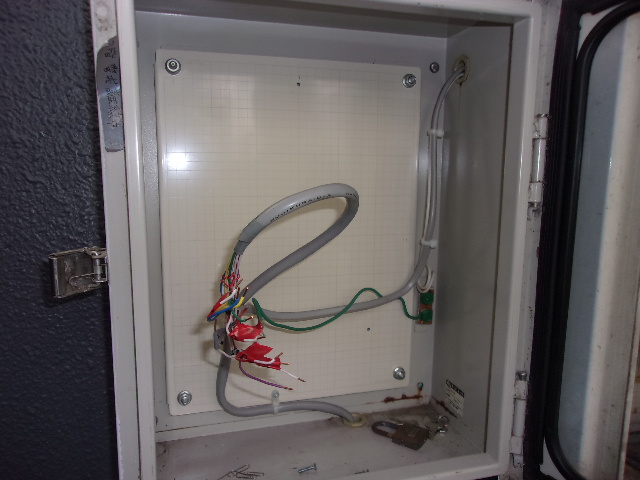

↑はい、撤去いたしました。
がしか～し、絶縁が悪すぎて調査することになっちまった。
画像がないが、ほぼ・・・0ってか！
幹線を追っていくと1階外壁にボックス発見。NO防水仕様。
ビスを外している最中、中から水が出てきたよん・・・。
それも、けっこうな量じゃぁないですか・・・まじか・・・。
で、接続状況を確認すると、ここから1階内部＆上階へと結線。
バラして受信機～ボックス間で絶縁測定するとOK。ま、そうでしょ～ね。
すべての調査作業を書いてると長くなるので、まとめ・・・。
水も影響してたみたいだが、1階内部の感知器線になにか問題があり。
まぁ、数値も許容範囲に入ったので取り付けま～す。
よいしょ・・・よいしょ・・・。

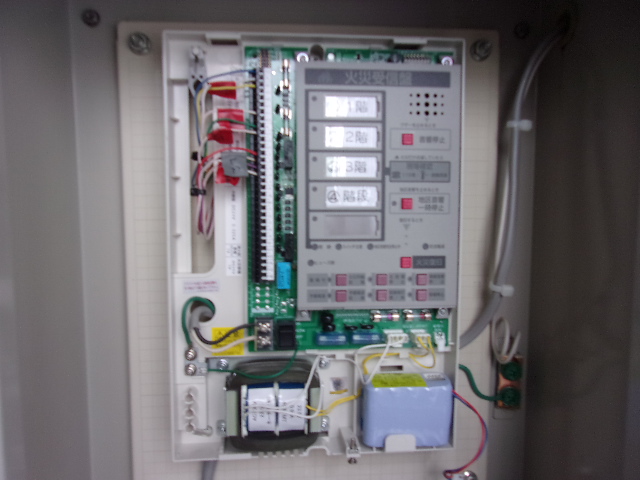

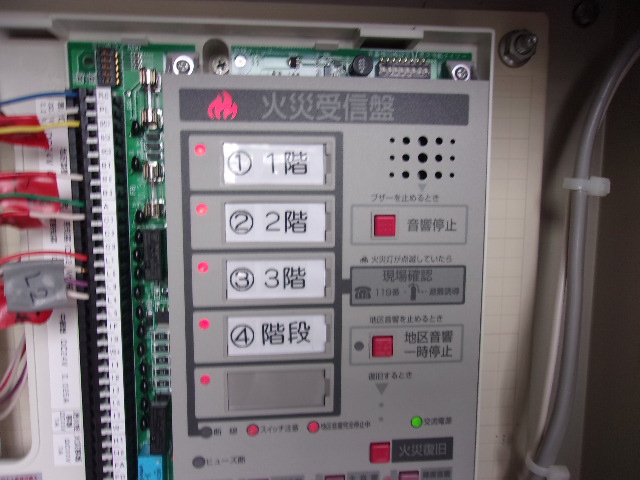

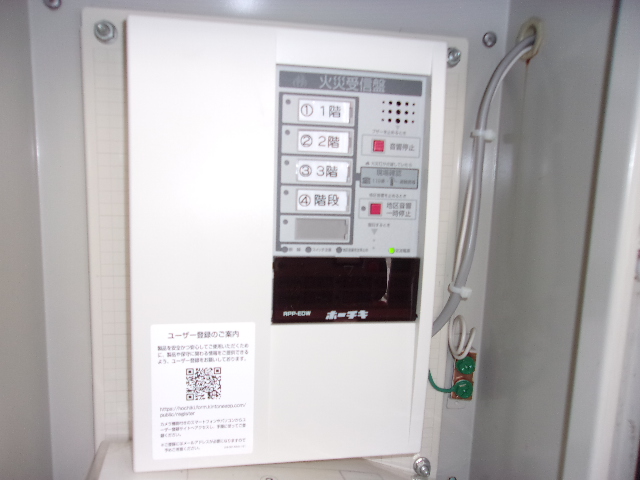

受信機取り換えは終了しました。
いや～、配線調査で余計な時間を・・・。
お次は消火器をやっつけよ～かなと。
次回に続くです！
では、お疲れした～(^^)/。
