毎度有り難う御座います。

スーパー猛暑の中、作業してきました。
「暑いですねぇ～」って１日に何回言うのか(^^;
でも、お仕事の依頼を頂けて有難いです。

本日は、古い警報ベルの取替です。
５階建てで、５台設置されております。
で、でもね・・・エレベーターがな～い！！
１階からゆっくりとムリをしないよ～にですな。

見積もり時、「非常警報複合装置」に交換を推奨したのですが 予算の都合？で却下。
で、既設と同じもので対応ってことに^^;

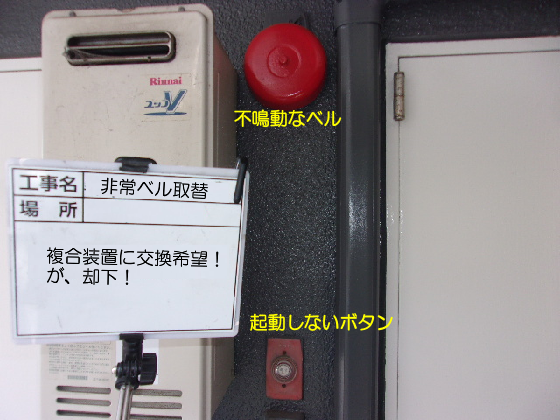

これ↑が設置されてるレトロ機器です。
いやいや、もう生産されてないでしょ～！
ってことで、調べてみたＹＯ！

まずはこれ↓です

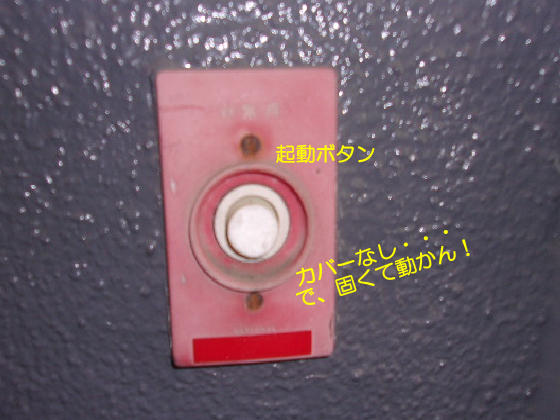

ナショナル(現パナソニック)の起動用押しボタンですね。古！
カバーもないし、固くて動きませ～ん。
無理に押したら戻らないですな、絶対！

で、パナソニックで調べると・・・
な～んと、生産販売してました。EK-50だったかな。

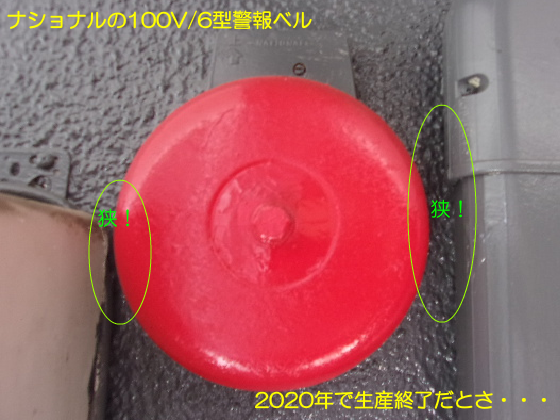

お次は、ベル本体です。これ↓ですね。

こんな狭いトコに付いたペンキこってりな警報ベル。
EA9061って型番で100Vの6型ベルなんです。
駄菓子菓子、2020年に生産終了・・・。がガ～～ン！

ど～するかな。いろいろネットで調べたところ
100Vの警報ベルは売っているのがわかりました。
でも24V使用の火報電鈴と違って高価であります^^;
結局は、比較的安価なモノをヤホーで購入しました。

では、取り替えて逝きましょ～～！

これ↑は起動ボタンの外枠カバーを外したところです。
５台中３台がネジ腐食していたのでバリバリ割ってやりましたぜ。

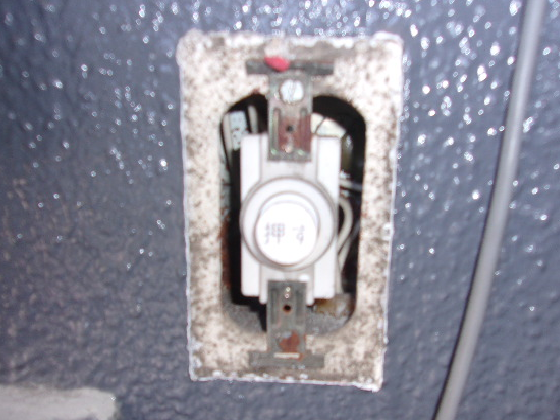

本体を外したところ↑配線も見えております。
一斉鳴動なので１階～５階まで連動してます
繋ぎ込みを間違えないよ～にしないとね。
接点構成は画像のよ～になります。なんてことないが^^;
ちょいネタが少ないので・・・へへ

では、既設ベルをおっ外してまいります。

か、固ぇ・・・ペンキこってりボルトVS小モンキー。
小モンキー負けたので大モンキー登場！
無事に取り外し完了！お次は本体外し。

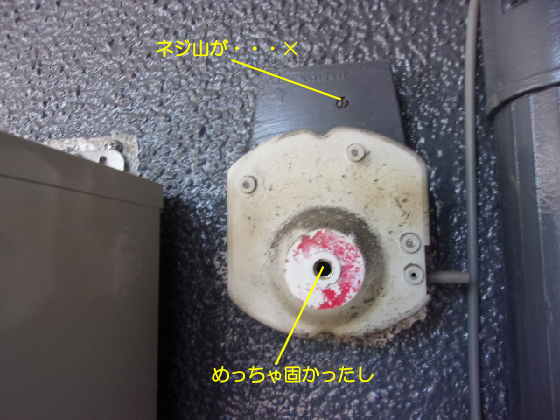

本体外すのにカバー部分を取り外す必要が・・・。
しかし、ネジ山が残念なコトになってるよ。う～ん。
もう迷わずにドリルで破壊しやした^^;

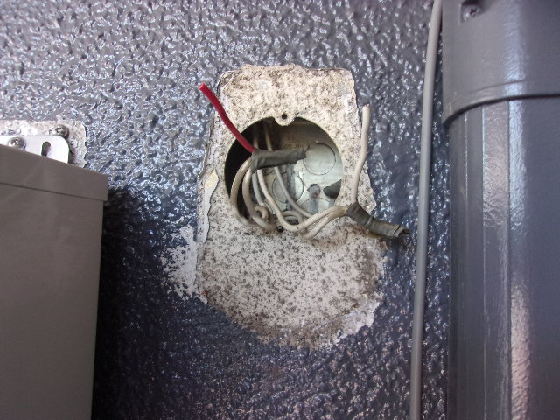

取り外し成功！配線処理してベル線と圧着します。
狭いから作業性が悪い・・・。
つ～か、既設の跡は隠れるのか？？？

では、新ベルを付けてみよ～～！

ほ～、大丈夫でした。跡もギリセーフな感じ～？。

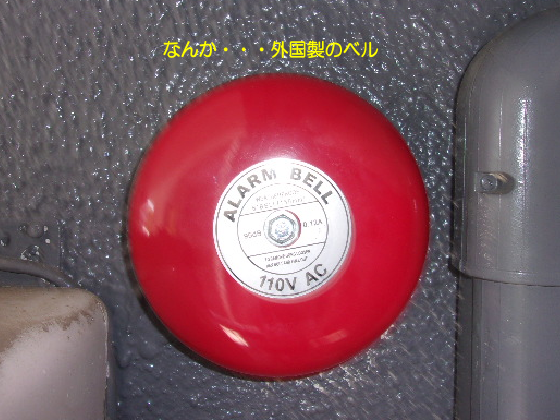

「ALARM BELL」って表示が外国製のように見える・・・
てか、警報以外の用途にも使用されてるみたいだな。

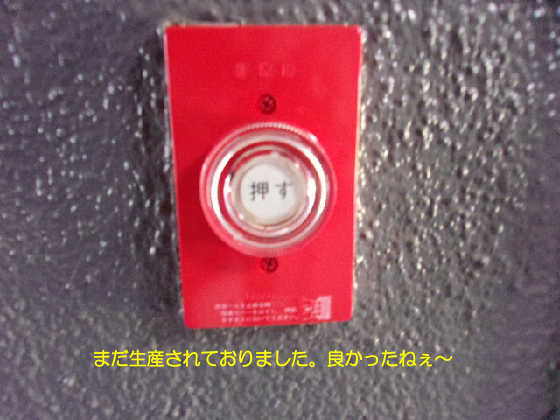

起動用の押しボタンも新しいのを。

こんな↑に綺麗な赤だったのね。カバーもきれいですね。
もう生産中止になってると思い込んでたが・・・。
まだ需要があるんでしょうね。警報以外でも使用出来るし。

では、作動試験をいたします。

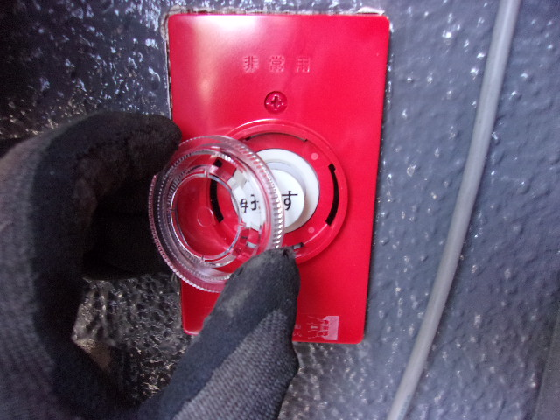

カバー↑外します(非常時はカバー外さず押します)


押します！
ハイ！ベル鳴動しました。ウルサーいです。95dB以上っす！

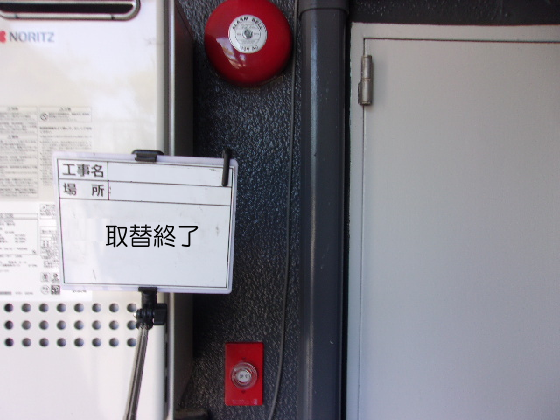

全階確認して終了。
デカいベル音が鳴り響いて何事かと・・・
やっぱり数人の居住者さんが出てこられました^^;

いや～、複合装置にして欲しかった・・・って話でした。

では、お疲れした～(^^)/。
